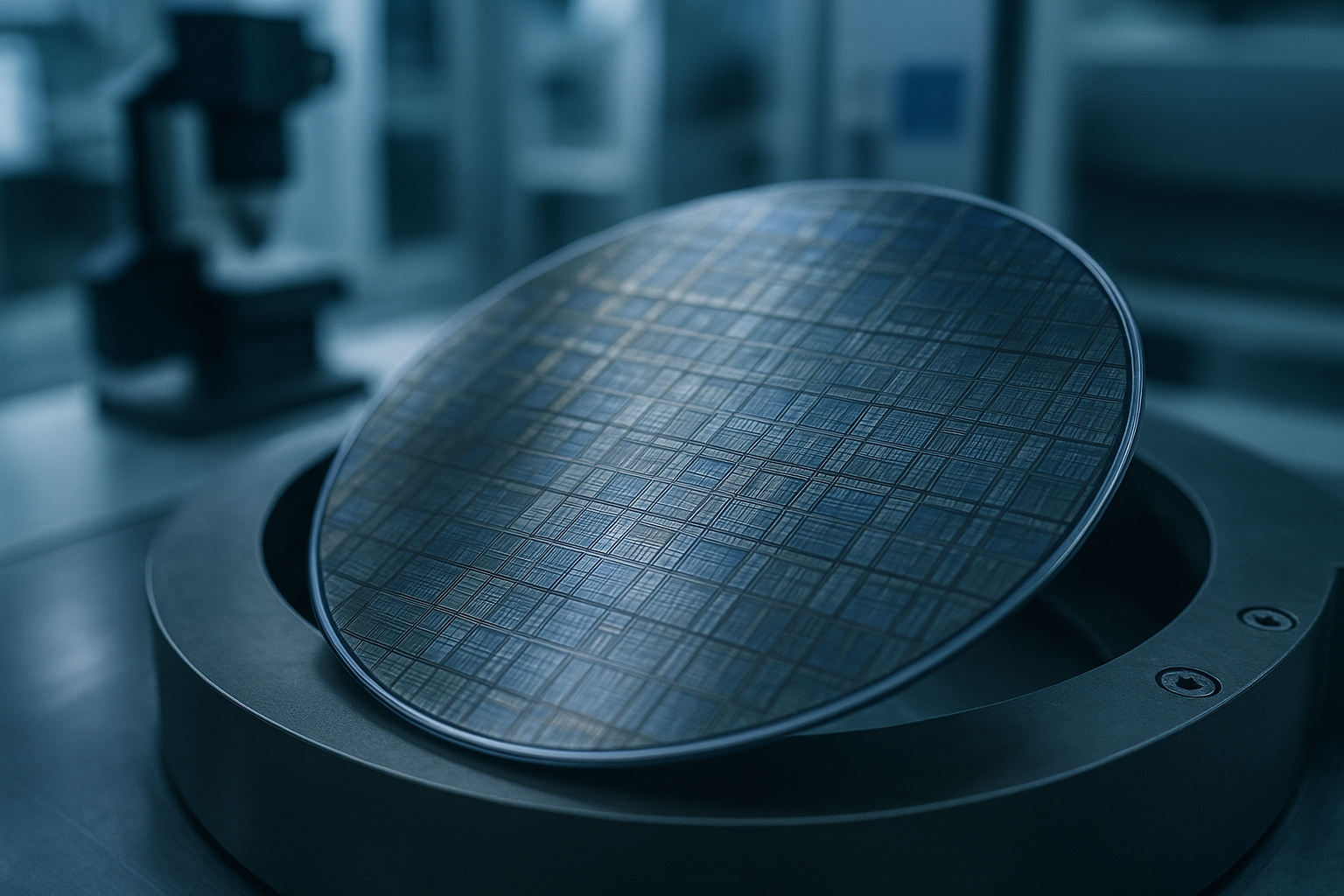

Wafer di semiconduttori con pattern dei chip e riflessi metallici in ambiente industriale

Perché la domanda di semiconduttori sta accelerando proprio adesso

La crescita della richiesta di chip non è un rimbalzo momentaneo: è l’effetto combinato di più filiere che si stanno aggiornando nello stesso periodo. Smartphone e PC non sono più gli unici “motori”; oggi pesano molto di più data center, dispositivi connessi, automazione industriale e sistemi di calcolo dedicati. Un semiconduttore è un materiale che può comportarsi da isolante o conduttore a seconda delle condizioni, e questa flessibilità è alla base di transistor e circuiti integrati. Quando si parla di chip di nuova generazione, in genere si intende una combinazione di nodi produttivi avanzati, nuove architetture e packaging evoluto, pensati per spingere prestazioni ed efficienza.

Chip “di nuova generazione”: cosa cambia tra nodo, architettura e packaging

La pressione sulla produzione nasce anche dal fatto che “più avanzato” non significa solo più piccolo. Il nodo tecnologico indica, in modo semplificato, la classe di miniaturizzazione dei transistor: ridurre le dimensioni permette di aumentare densità e consumi contenuti, ma rende la fabbricazione più complessa e costosa. L’architettura riguarda invece il modo in cui il chip esegue i compiti: core generalisti, unità vettoriali, acceleratori per calcoli specifici. A fare la differenza, sempre più spesso, è il packaging avanzato: tecniche che integrano più “mattoncini” (chiplet) in un unico modulo, migliorando banda, latenza e resa produttiva. In pratica, quando la miniaturizzazione pura rallenta, si recupera terreno con integrazione 2.5D/3D e interconnessioni più sofisticate.

I principali fattori di pressione sulla supply chain

La catena di fornitura dei semiconduttori è lunga e specializzata: materiali, wafer, macchinari, chimica, test, assemblaggio. Basta un collo di bottiglia per rallentare tutto. Oggi le criticità più ricorrenti sono la capacità limitata sulle linee più pregiate, i tempi di qualifica (che non si comprimono senza rischi) e la competizione per le stesse risorse produttive tra settori diversi. Anche quando i wafer escono dalla fab, restano fasi come test e packaging, dove la domanda di interconnessioni ad alta densità e processi 3D sta creando code. Un altro tema è la disponibilità di competenze: progettare e validare chip complessi richiede team numerosi, strumenti costosi e cicli di verifica rigorosi.

  • Capacità produttiva concentrata su pochi impianti ad alta specializzazione.
  • Tempi lunghi per qualifiche e affidabilità, soprattutto in ambito industriale.
  • Domanda simultanea di acceleratori e componenti di rete per infrastrutture digitali.
  • Packaging e test come nuovi colli di bottiglia, non solo la litografia.

Il ruolo dell’AI, dei data center e dell’edge computing

La spinta più visibile arriva dai carichi di lavoro legati all’intelligenza artificiale. Addestramento e inferenza richiedono grandi quantità di calcolo parallelo e memoria veloce: per questo crescono gli investimenti in acceleratori e in infrastrutture di rete e storage. Qui entra in gioco un concetto chiave: efficienza energetica. Nei data center, ogni watt conta e l’ottimizzazione non riguarda solo il chip, ma l’intero sistema (raffreddamento, alimentazione, utilizzo). Parallelamente, aumenta l’adozione dell’edge computing, cioè l’elaborazione vicino alla fonte del dato: telecamere intelligenti, sensori industriali, dispositivi in campo. Questo sposta parte del calcolo fuori dai grandi centri e crea domanda per chip specializzati, capaci di prestazioni adeguate con consumi ridotti e latenza minima.

Geopolitica, resilienza e scorte: perché il mercato resta “teso”

Negli ultimi anni molte organizzazioni hanno rivisto le strategie: più fornitori, più scorte di sicurezza, più attenzione ai rischi. Il risultato è un mercato spesso “teso”, dove la domanda percepita può crescere anche per effetto di ordini anticipati e accumulo. A questo si aggiunge la volontà di aumentare la resilienza, distribuendo la produzione su più aree e investendo in impianti locali. Tuttavia costruire una fabbrica di semiconduttori richiede capitali enormi e tempi lunghi; inoltre non tutte le fasi sono facilmente replicabili. Per un quadro sintetico e aggiornato sul settore, può essere utile consultare le analisi pubblicate da organismi internazionali come l’OCSE, che spesso trattano anche aspetti di politica industriale e catene globali del valore.

Cosa aspettarsi nei prossimi 12–24 mesi: prezzi, disponibilità e innovazione

Nel breve periodo è plausibile vedere una disponibilità altalenante: alcune categorie si normalizzano, mentre le componenti più avanzate restano contese. I prezzi non dipendono solo dalla scarsità, ma anche dall’aumento dei costi di produzione: macchinari, materiali, energia e complessità di progettazione. Sul fronte tecnico, l’innovazione continuerà a spostarsi verso soluzioni ibride: chiplet, memoria più vicina al calcolo, e moduli progettati come piattaforme riconfigurabili. Per chi sviluppa prodotti, diventa strategico progettare con margine: scegliere alternative compatibili, prevedere revisioni hardware e gestire la compatibilità software per non restare bloccati su un singolo componente. In parallelo, crescerà l’attenzione a sicurezza hardware e affidabilità: più connettività significa più superfici d’attacco, e i controlli a livello di silicio stanno diventando un requisito, non un extra.

Le informazioni fornite hanno scopo divulgativo e possono variare in base a evoluzioni di mercato e aggiornamenti tecnici; per decisioni operative o di acquisto è consigliabile verificare con fonti specialistiche e documentazione tecnica aggiornata.
